NEC-SV8100接线方法,安装分机/中继线接口使用RJ61连接器

NEC-SV8100它是电话交换机,线路连接需要一定的专业技能才可以的,需要使用RJ61连接器,设置和调试需要知道设备的IP和密码才可以操作。

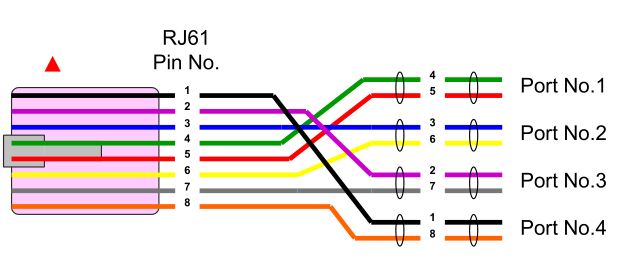

• 每个分机/中继线接口使用RJ61连接器.
• 类似于RJ45, 但是接线方法不同.

2020096
RJ61

以下安装时,分机必须接到端口1 to 8.
• 安装有APR选配件的数字分机
• 2PGDAD 选配件
在上述终端连接系统时“死端口”将发生
在端口9 to 16.
上述条件不影响 8DLCA.

单元板安装;

• 除主机箱的槽位以外,单元板可接入任意槽位。
中继线和分机端口号(逻辑端口)将被分配给每一张单元板(从第2槽位开始)。

IPLA安装

系统不自动对IPLA分配中继线端口(逻辑端口)。根据所需,IP中继线数需要手动相关。
