在安装门禁这个过程当中,NO,COM,NC这三个端口之间的线路连接,我们只需要知道这三者之间的关系,就可以比较好的进行接线,及在开关电源,及门禁专用电源之间,都可以根据需要进行线路的连接,同时排查故障,也可以比较容易进行排查;

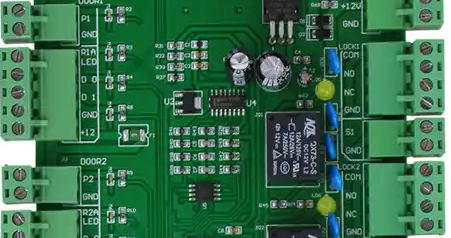

这里的NO和COM及NC,说的是门禁主机上的端口;
ON和COM,它是常开状态,也就是只有当识别正确的时候,这个时候NO和COM才闭合状态,如果设置的是5秒,则5秒后恢复;
NC和COM,它是常闭状态,也就是一直处于接通状态,当识别正确后,断开;
通过以上二段分析,如果是连接在门禁专用电源上,则采用NO和COM,形成一个类似于门禁出门开关的线路状态,识别正确就NO和COM闭合开门;
如果是连接在开关电源上,则把电磁锁的一路线路,分别连接在NC和COM线路上,当识别开门的时候,则断开,由于电磁锁是断电开门,此时开门;
