IPPBX如何接线，IPPBX接线拓扑图，网关接线

IPPBX它是如何接线的呢？这里我们可以区分几个步骤来理解它的接线，先就是IPPBX,它是这个电话网络的中枢，所以它在网络当中的地址需要是固定的，因为其它的设备，都是围绕着IPPBX来展开工作的；它和模拟电话交换机区别在于，IPPBX，在整个链路当中，全部可以依靠网络进行，并且可以是模拟电话机和SIP电话机的组合；

比如主机IPPBX安装在主机房当中，但是由于有的楼层可能不方便安装SIP电话机，比如酒店，我们可以在楼层的弱电间当中，安装FXS网关，输出是模拟电话信号，这样到达桌面上的仍然是模拟信号，客户原来的使用方式并不改变。

或者是，没有网线的位置上，还可以使用无线WIFI的终端，手持式的WIFI电话机，比如门卫室，或者是经常在车间走动的主管，可以使用手持式的WIFI电话机，假如车间并没有WIFI，还可以用支持4G功能的手持式终端，这样主管手上的电话，是可以和办公室的座机免费互通的，并且只具备有打电话的功能。

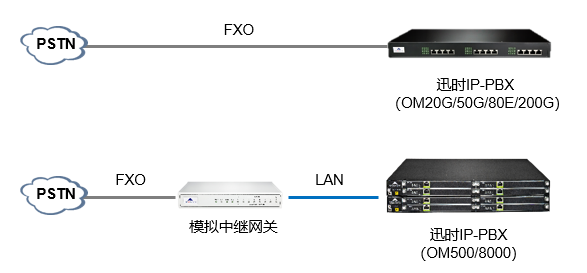

如果是模拟外线，需要接入IPPBX,则以下二图可以接入；

接线上，一台IPPBX只需要连接上网络和电源，理论上就可以正常工作，其它的附加设备，都是通过网络来和它进行互联互通的，而且二台IPPBX可以做备份，当另一台有故障的时候，备份机会立即启动；

主机连接上，你只需要区分好LAN端口，并且写入一个地址，这个地址在内网当中，至少是可以PING得通的才可以使用；

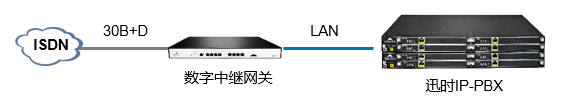

使用30B+D这种方式接入，可以用数字中继网关的方法进行接入，并且数字中继网关和IPPBX之间，可以分别处于不同的位置，它们之间也是依靠网络进行连接的；

如果说SIP电话分机，需要连接到外网当中，则需要对路由器做一些参数，或者是可以使用IPPBX厂商的解决方案，目前几家比较大的厂商，都有内置的云穿透解决方案；

就是考虑到小企业，并没有固定地址的情况下，可以采用云方案，也可以和分公司进行互通；

比如总公司在上海，分公司是在成都，并且二地也没有固定IP地址的情况下，可以采用设备内置的穿透功能，也可以实现分机之间的互通，或者是远程注册过来。

相对而言，这个SIP电话机的接线，就要简单得多了，只需要有网线网络就可以使用，并且支持视频通话的电话机，二台之间是可以实现视频通话的。
