迅时FXS和FXO,联网组成一个点对点连接延长线

FXS端口的网关,可以和FXO网关进行一个点对点的联网,达到把一段电话线延长的目的,或者是直接给到一台IPPBX的设备当外线使用;

方案;经常遇到这样的情况,就是老旧小区,或者是工业区,由于年代久远,线路老化,可能是一段的电话线断了,导致电话线路无法使用,如果是拉线的话,成本可能会比较高;

而且这个方案,在理论上它是没有距离限制的,只要具备相关的网络条件,就可以使用,而且成本上比较低,从最小的2端口,到32端口,到96端口,都是有的。

这个方案的优点,就是低成本,中间并没有使用IPPBX来支持它,所以成本上比较低,而且布置上会比较灵活;如果是在同一个局网当中,只需要二台设备是在同一个局网当中就可以了。注意的是需要IP是固定的。

我们就可以使用FXOFXS组成一个点对点的电话延长网络,在电话信号起始端,放置一台FXO的设备,可以是1端口的,也可以是2端口的;

在要使用电话的位置上,放置FXS,然后形成FXS和FXO直接的效果;

或者是有的物业,由于物业位置上,没有放置到公司内部的电缆,在不方便拉线的时候,就可以放置FXO,然后在公司机房当中放FXS,就可以了。

迅时为例子;

2020111 1
A地和B地

部署如下;

2020111 2
A地是放置FXO–B地放置FXS

配置FXO网关
登录HX4E配置页面后,进行以下操作。
点击“中继线配置 > 中继线号码”,设置A地设备的外线号码,并保存。

2020111 3
配置FXO-第一步

点击“中继线配置 > 中继线功能”,将A地设备的FXO接口与B地设备的分机号码一一绑定。如:FXO-1绑定号码101,FXO-2绑定号码102,FXO-3绑定号码103,FXO-4绑定号码104。

2020111 4
配置FXO-第二步

点击“拨号及路由 > 路由表”,按下图所示编写A地设备的路由。

2020111 5
配置FXO-第三步

配置FXS网关
登录HX4E配置页面后,进行以下操作。
点击“用户线配置 > 用户线号码”,设置B地设备的分机号码,并保存。

2020111 6
配置FXS-第一步

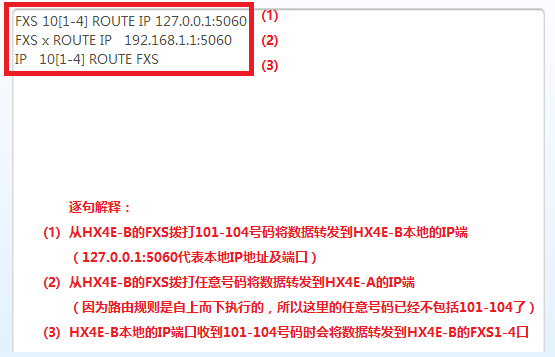

点击“拨号及路由 > 路由表”,按下图所示编写B地设备的路由。

2020111 7
配置FXS-第二步

验证拨号
设置完成后,请按以下方式验证:

  • B地分机互拨
  • 来电从A地外线进来,能够找到B地对应的分机
  • B地分机通过A地外线呼出
    注意事项
    如验证拨号失败,请检查:
  • A地、B地设备之间的链路是否能够Ping通
  • A地设备的外线号码与B地设备的分机号码是否对应绑定
  • 路由编写是否正确
