松下TES824前台专用话机TX-T7730专用话机操作示意图

本页面主要介绍松下7730专用话机编程图片和各按键的功能,方便技术人员调试,当然用户也可以做为一个参考,7730在松下电话交换机当中的应用还是较为广泛的,TES824松下电话交换机进口的小型机器当中的销售量也不错,能够帮助中小企业实现一些基本的企业内部即时通信需求,当然了,本页面的内容是提供参考,并不做为你调试的依据,这些内容都是本站编辑人员搜集自网络,建议你还是寻求专业人员来安装调试会达事半功保的效果。

1、 按键说明:主要使用9个按键,
PROGRAM 编程
Redial 上一步
SP-PHONE 下一步
FWD/DND 向右
CONF 向左
HOLD 退出
STORE 存储
AUTO ANS 选择
TRANSFER 取消
具体使用请看第三项。
2、进入编程 挂机状态下 PROGRAM * # 1234 然后输入编程代码
以下编程都是在进入编程状态后进行,除DISA录音。一项编程结束后可以按‘HOLD’退出,进入下一项编程。
3、更改系统时间编程代码是‘000’。
例如:将时间更改为10年1月20日星期三11点20分
输入000 按 SP-PHONE(下一步)— 输入年‘10’— FWD/DND(向右)—AUTO ANS(选择)‘JAN ’—FWD/DND(向右)输入20 日期— FWD/DND(向右)—AUTO ANS (选择)‘WED’— FWD/DND(向右)输入‘11’时—FWD/DND(向右)输入‘20’分—FWD/DND(向右)—AUTO ANS (选择)‘AM’— STORE(存储)。
4、话务员分机分配:008 (此项是设置外部用户拨入后听到语音,如果拨0 到达的分机,只能输入插口号,不能输入分机号码,插口号在‘009’里查询。)
5、分机号码设置:009 (拨号方案一号码是100-199,方案二是:100-499 方案三是10-49,
输入009 选择 编号方案 按 STORE 进入分机号码编程。)
注:用纸记下每个插口号对应的分机号,下面用的几率比较多。
6、分机外线拨出设置:405~407 中设置 如果没有白天晚上等区别可只设置405。
CO线号码(整个)—分机插口号码(整个)—启用
7、分机外线振铃设置:408~410 中设置 如果没有白天晚上等区别可只设置408。
CO线号码(整个)—分机插口号码(整个)—启用
8、分机延迟振铃设置:411~413 中设置 如果没有白天晚上等区别可只设置411。
CO线号码(整个)—分机插口号码(整个)—立即
9、分机等级设置:入1等级 2等级 3等级市话 4等级 内线
①、在302中输入限制码‘00’。
②、在303中输入限制码‘0’。
③、在304中输入限制码‘1~9’,每个表中只能输入一个数,通过SP-PHONE选择表。)
④、在601~603中输入分机等级,1等级 2等级 3等级市话 4等级内线。
如果没有白天晚上等区别可只设置601。
10、外线连接设置:400 (关掉没有用的外线端口)。
11、外线拨号方式:401 (默认是Pulse 应改为DTMF).
12、DISA语音设置
如果启用DISA语音,可以通过如下步骤设置:
①、录音:按PROGRAM 拨 ‘9’ 拨‘1’录 再拨‘1’录段—录完后STORE(存储)。
‘2’听 再拨‘2’录二段
再拨‘3’录第三段
如:段录:你好,欢迎致电XX公司,请拨分机号,查号请拨0
二段录:抱歉,分机正忙,请改拨其他分机号码或稍后再来电。
注意:计时一开始马上录,如果效果不好可以多次重录。
②、在代码414至416中设置外线DISA应答,如果没有白天晚上午间区别可只设置414,
进入414—SP-PHONE—选择外线1-8或输入‘*’选则所有外线—AUTO ANS 选择方式,应选择DISA:OGM —然后选择1(段录音)—STORE存储。
③、在008中设置拨‘0’后到总机的插口号。
③、在506中设置如果分机占线处理方式:A、断开 B、等待 C、DISA:OGM输入2,选择二段录音,通过AUTO ANS 选择。
④、如果不让外线打到某个分机,可以在 516 中设置,选择分机插口号码,选择Disable即可。
⑤、如分机无人接听,可用DISA截取方式解决,一是断开,二是截取,该来电将按以下优先顺序重新转到预编程的截取目的地:

13、来电显示设置
150 SLT来电显示信号类型 “AG/GR/ND/NE (ES)/SA:FSK 2 (RP-AS)
BRTMF 1(立即)
628 SLT来电显示 分机插口号码(整个)—停用
900 来电显示 CO线号码(整个)—停用
910 来电显示类型 CO线号码(整个)—FSK

14、经济路由设置
350 开通经济路由
351 中输入前置数字表 如‘0’
361 中输入要加拨的号码 如‘17909’等。

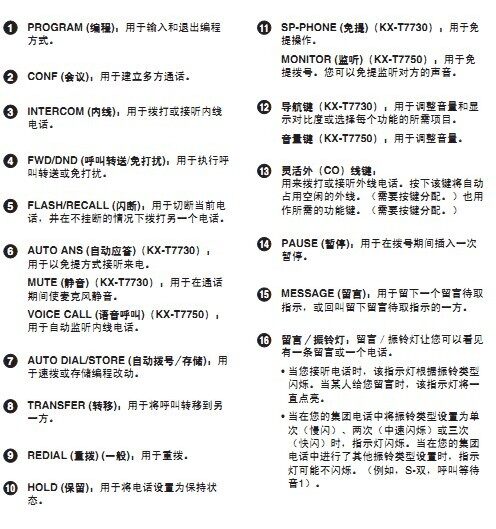

T7730功能键说明
